湖北程力清障車|一拖二清障車使用說明書

作者:程力汽車 來源:未知 日期:2013/4/24 22:39:25 人氣: 標簽:
導讀:湖北程力一拖二道路清障車目錄一、主要技術參數二、主要結構和工作原理三、操作方法四、維修保養一、主要技術參數1、基本性能參數•外形尺寸7370*230…

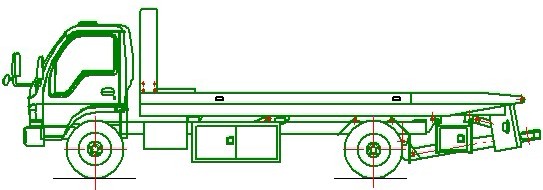

湖北程力一拖二道路清障車目錄
一、主要技術參數

二、主要結構和工作原理

三、操作方法

四、維修保養

一、主要技術參數

1、基本性能參數
•外形尺寸 (mm)       7370*2300*2430(長*寬*高)
•最大總質量 (kg)
•整備質量  (kg)
•最高車速(kg/h)
•百公里油耗(L/100km)
2、專用性能參數
•額定托舉質量                    800
•托臂伸縮行程                   1180
•托臂最大有效長度               1300
•最高牽引車速(kg/h)                  30
•額定牽引質量 (kg)                    3000
•鋼絲繩長度 (m)                        21
•絞繩速度  (m/min)                     8
•平臺尺寸                    5600*2300(長*寬)
•平臺最小傾斜角(º)                  10
•平臺工作行程                   2680
•平臺最大承載質量                3000
3、底盤主要參數
•底盤型號
•最大功率
•軸距

二、主要結構和工作原理

{一}取力裝置
取力裝置由油泵、取力器、軟軸拉線組成。用以將汽車動力輸出至油泵,成為液壓能。它是通過安裝在汽車駕駛室內的手柄的動作,通過軟軸拉線使取力齒輪與汽車變速箱內取力輸出齒接合或分離,從而使油泵工作或停止。
注意:汽車行駛時,取力器中的取力齒應脫開,油泵不工作。
{二}液壓傳動機構
取力器接合后,油泵工作,高壓油進入多路換向閥。通過操控?fù)Q向閥上不同的手柄,即可進行各種動作。
{三}牽引系統
     高壓油驅動液壓馬達帶動絞盤。當液壓馬達工作時,其控制閥手柄在“放”的位置,可以自動放鋼絲繩,將控制閥手柄扳到“收”的位置,此時牽引車輛或收起鋼絲繩。 注意:車輛正常行駛時,應將鋼絲繩鉤拉緊掛在平板端部環孔上。
{四}托舉裝置
 此型車使用輪胎托架,輪胎托架分為前托架和后托架。前托架套在擺臂兩端,并用彈簧銷固定,后托架插在前托架的方孔內,并用銷子固定好,同時用緊固拉鎖將輪胎鎖牢。

三、操作方法
1、取力器的操作
取力器的接合或分離必須通過離合器來實現,即先踩下離合器踏板,使離合器分離,打開或關掉取力器,再松開離合器踏板。
注意:取力器不準強制嚙合。
2、液壓絞盤的操作
  a 拉出取力器手柄,取力器接合,油泵工作。
  b 按照操作標牌示意,將平板伸到合適位置。
  c 操作平臺升降手柄,將平臺與地面貼合。
  d 用鏈條或緊固拉索,將鋼絲繩牢固固定在牽引車輛的合適位置。
  e 收縮鋼絲繩,將車輛拉到平板上,用拉鉤固定好。
3.拖舉操作
 a將清障車開到合適位置,與被牽引車成一直線;
b接合取力器(操作方法如前)
c按照操作標牌示意,將托臂放到合適位置
 d將伸縮臂伸到合適位置(不得少與25厘米,即伸縮臂第二孔)
e.將輪胎后托架插進前托架的方孔內,夾緊輪胎,用銷子與前托架固定好
f.用緊固拉鎖,將輪胎固定在托架上
g.解除被牽引車輛的手制動,變速桿置與空擋位置,如果被牽引車輛從后端托起,則應將其方向盤固定,不能讓它轉向;
i.關掉取力器(操作方法如前),牽引行駛,速度不超過30km/h
j.到達指定位置,放下被牽引車輛,各部位復位。

四 維修保養
   再好的產品如果離開了你精心的呵護和正確的日常維護,它就不會擁有持久的生命力。為了用好,維護好您的車輛,請您按以下方法操作和保養:
1、 每當出車前,查看液壓系統的閥、缸、接頭管路是否有泄漏,如有泄漏應進行緊固或更換密封件,必要是更換泄漏的液壓件;
2、 經常查看托舉、牽引及附件部分是否有損壞、脫落現象;
3、 專用部分每月或使用250次后,應對各潤滑點加潤滑脂(潤滑脂牌號為錫3#鋰基潤滑脂)。液壓缸活塞桿禁止涂潤滑脂;
4、 每月將液壓絞盤的鋼絲繩全部放出,用機油擦洗一遍;
5、 新車首次不能超過半年應更換液壓油,以后在油臟或老化后隨時更換,但最長不能超過一年;
6、 液壓系統必須使用規定的液壓油,其牌號為YC-N46或YC-N68低凝液壓油(即老牌號為30號或40號液壓油);
7、 加注液壓油時,齒輪泵應低速運轉,讓伸縮缸、折臂缸、變幅缸往返運動2-3次,液壓絞盤正反轉動2圈左右,以保證液壓系統中的空氣能從油箱蓋放氣孔中全部排出。最終油箱里的液壓油量應保持在油尺刻度線上、下限之間。加液壓油時必須使用精度不低于25um的過濾器進行過濾;
8、 多路換向閥的清洗要點。(以常用多路換向閥為例,其它結構型式的多路換向閥原理相同)
1、 用30的開口或梅花扳手把溢流閥旋下。
2、 用干凈紗布堵住該口,防止油大量溢出。
3、 清洗掉箭頭所指處的雜物。用十字起頂壓尖頭內閥芯,反復多次,并加入少許液壓油,直至將雜質從小孔清除。
9、底盤的使用、維護保養,請參閱底盤使用說明書。
